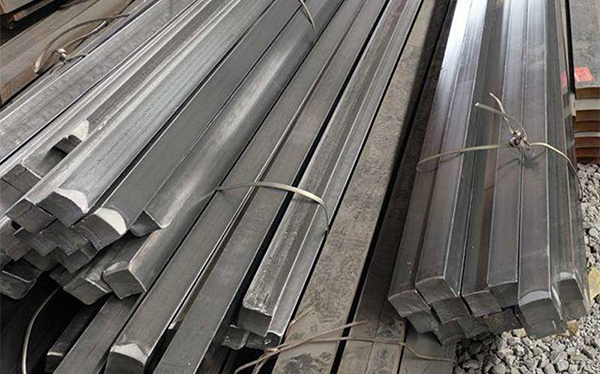

冷拔钢是一种对钢材的处理加工工艺,是指用冷拔方法而生产出来的各种冷拔钢材。冷拔钢的特点是:精度高、表面质量好。冷拉方钢常用于机械卡槽,制作各种工艺品等。一般直径在50mm以下的圆钢和六角钢用量较大。
无论是冷拔方钢厂还是冷拔钢,冷加工后都会产生一些塑性变形,强度和硬度明显提高,但塑性和强度降低,通常冷加工中的变形越大、加强越明显,也就是说屈服阻力越大,塑性和阻力越小,在加工冷拉方钢厂时,钢材采用一次冷拉效应对拉伸施加应力,因此钢材会变形,随着拉应力的增加,钢材内部的拉应力逐渐加大。
当钢材内部产生的拉应力超过钢材的弹性点并达到相应的弹性点时,冷拉停止并且负荷被移除,在二次冷轧冷拉方钢厂拉伸效果启动时,它重新施加的拉伸应力和该钢杆被拉到销毁,而新的屈服点比点显著更高原始表现,在前两次冷拉工艺之后,冷拉方钢厂的生产过程完成,因为热轧方案不容易扭曲、断裂,尽管切割存在许多问题,但它可以应对机械和热金属材料的物理性质变化以改善切割性能。
不同情况下对冷拉方钢的要求。不同情况下对冷拔方钢的要求有哪些呢?霸州市尚德金属材料有限公司在这里详细的讲讲,希望大家可以有所了解。
一、冷拉钢应力控制:
对于Ⅱ、Ⅲ、Ⅳ级钢筋和五号钢的钢筋,在冷拉后,作预应力钢筋使用的,要用冷拉应力控制。但钢筋冷拉后经检查,较大冷拉率超过了规范规定值,还要再进行机械能实验。
二、冷拔率测定控制要求:
以冷拉率控制钢筋冷拉时,控制值要由试验确定。试验测定时要求:同炉同批的测定试件,不能少于4个,每个试件都要按规范规定的冷拉应力测定相应 的冷拉率,并取试件的平均值作为该炉该批钢筋的实际冷拉率。如果钢筋强度偏高,平均的冷拉率低于1%时,在钢筋冷拉时,仍要按1%的冷拉率控制。
三、不同炉批的冷拔控制:
对于混杂,分不清炉批的钢筋,冷拉时,不能用冷拉率控制,而且要冷拉多根连接的钢筋,每根的冷拉率和控制应力都要符合规范规定。
四、冷拔速度控制:
要使钢筋充分变形,就要适当控制冷拉速度,一般以0.5~1.0为宜。同时要求,冷拉到规定的应力和冷拉率以后,随即停拉2~3以后,再放松钢筋,结束冷拉,以给钢筋充分变形的时间。
五、冷拔控制方法:
冷拉时只用冷拉率或者冷拉应力控制叫单控,冷拉时冷拉率和冷拉应力同时应用,称为双控。采用单控,施工简单方便。但对于材质不均匀的钢筋,不可能逐根试验冷拉质量得不到保证。双控方法可以避免上述问题。冷拉时对于控制应力已经达到,冷拉率没有超过允许值的,可以认为合格。但如果冷拉率已经达到, 而冷拉应力还达不到控制应力,这种钢筋要降低强度使用。对于预应力钢筋一定要采用双控方法。
